商品の詳細:
|
| 製品名: | 横浜浮遊ゴム製 フェンダー | 材料: | 天然ゴム |
|---|---|---|---|
| 色: | 黒い | 直径: | 0.5m~4.5m |
| 長さ: | 1m~12m | 最初の圧力: | 50 kpaの、80のkpa |
| 使用法: | STS、STD等。 | ||
| ハイライト: | 横浜フェンダー,横浜タイプ フェンダー,横浜空気のつなぐフェンダー |
||
横浜空気のフェンダー
空気のフェンダーは永久的で、半永久的な左舷適用と沖合いの艦対艦の移動にとって理想的である。それらはISO17357-1に従って製造される:2014年。フェンダーは300のmmから500のmmから12,000のmmまで及ぶ4,500のmmおよび長さまで及ぶ直径、また特別なサイズで利用できる。
JRBの空気のフェンダーの利点:
多目的な、よく証明された設計。JRBの空気のフェンダーはいろいろ沿岸および沖合いの適用に適して吊り鎖のタイプとしてまたはチェーン&tyreの網と利用できる。
フェンダーのタイプ
空気のフェンダー次元および性能の価値
| IP50 | 性能 | ボディだけ | フェンダーの重量のチェーン網（exclボディ） | 吊り鎖のタイプ | 圧力 | ボディ厚さ | チェーン直径の係留 | |||
| エネルギー（GEA） | 反作用 （GEAで） |
圧力（GEAで） | 安全弁 | 証拠テスト | ||||||
| Dia. Length （mm） | kJ | kN | kPa | kg | kg | kg | kPa | kPa | mm | mm |
| Φ300 X 600L | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ500 X 1000L | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 X 1000L | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 X 1500L | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ1000 X 2000L | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 X 2000L | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 X 3000L | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 X 2500L | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 X 2500L | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 X 3000L | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 X 4000L | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 X 3000L | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 X 7200L | 516 | 1621 | 133 | 760 | N/A | 810 | - | 200 | 16 | 22 |
| Φ2000 X 3000L | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| Φ2000 X 3500L | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| Φ2000 X 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| Φ2000 X 6000L | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 X 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 X 5500L | 962 | 2019年 | 148 | 1199 | 2035年 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 X 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ3000 X 5000L | 1136 | 2021年 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 x4500L | 1198 | 1884 | 130 | 1606 | 1881 | 2024年 | 175 | 250 | 20 | 36 |
| Φ3300 X 6500L | 1850 | 3015 | 146 | 2057年 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 X 10600L | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ4500 X 7000L | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 X 9000L | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ4500 X 12000L | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |

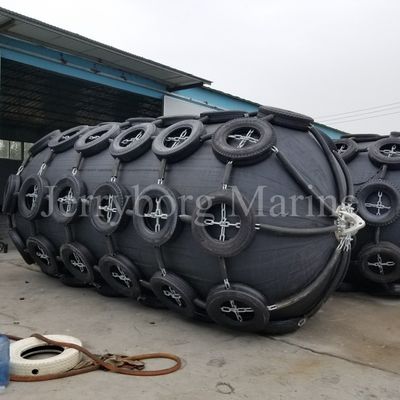

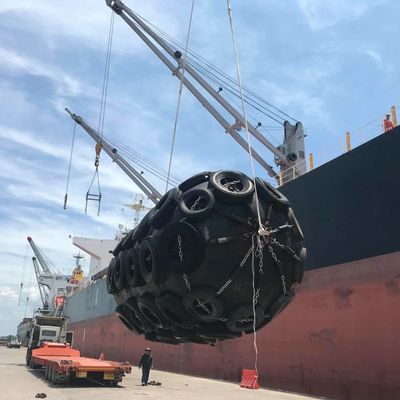

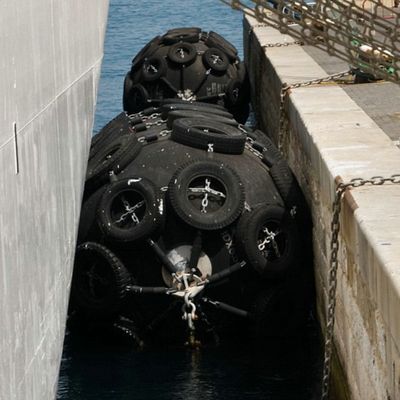

詳しいイメージ
に空気のフェンダーをいかに選んだかか。
小-中型の船のためのISO17357空気のフェンダーの選択:
| 容積トン数（T） | 推薦された次元:直径Xの長さ（m） | タイプの船 |
| 50 | 0.5の× 1.0 | 漁船 |
| 100 | 0.7の× 1.5~1.0の× 1.5 | 漁船 |
| 200 | 1.0 × 1.5~1.2の× 2.0 | 漁船、towboat |
| 300-500 | 1.2 × 2.0~1.5の× 2.5 | 漁船、towboat |
| 1000 | 1.5 × 2.5~1.5の× 3.0 | towboat、貨物船 |
| 3000 | 2.0 × 3.0~2.0の× 3.5 | 貨物船、海洋の漁船 |
| 10000 | 2.0 × 3.5~2.5の× 4.0 | 貨物船 |
大きい容積トン数の船のためのISO17357空気のフェンダーの選択:
|
重荷容積トン数 （DWT） |
仮定された着陸速度（M/S） |
有効な運動エネルギー （KN.M） |
次元: Diameter×Length （m） |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.20 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
Installtion方法
| フェンダーのサイズ | チェーン タイヤの網（CTN）のフェンダー | W | |||||
| B | C | D | E | ||||
| 直径 | 長さ | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950年 |
| 1200 | 2000年 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010年 | 270 | 525 | 3250 |
| 2000年 | 3500 | 1965年 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| フェンダーのサイズ | 吊り鎖のフェンダー | W | |||||
| B | C | D | E | ||||
| 直径 | 長さ | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950年 |
| 1200 | 2000年 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010年 | 180 | 435 | 3250 |
| 2000年 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |
[単位:MM]
適用
1. 石油タンカー、液化天然ガスおよび他の船は海の船によって運ばれる
2. ドック操作および船の停泊
3. 一時的か永久的な沿岸防衛のcrashproof
4. 沖合いのプラットホームおよび建物のためのcrashproofの緩衝
